基于836M直流无刷电机无传感器磁场定向控制方案201210MC_BLDCA

分享到

参考方案: 基于836M直流无刷电机无传感器磁场定向控制方案

方案介绍

直流无刷电机由于其效率高、体积小、可靠性高等优点,使用范围越来越广。通常采用梯形波控制,控制简单,但换向噪声较大,在一些特定应用领域无法满足要求,而正弦波控制可以实现较低的运行噪声。磁场定向控制(FOC)做为正弦波控制的一种,具有控制特性好、转速精度高、噪声低等特点,由于算法较复杂,通常需要16位或32位微控制器才能实现,而英飞凌的8位微控制器XC836M可以实现磁场定向控制,具有较高性价比。
    近期将推出相关应用手册

方案合作模式:
    软件免费,需和展厅负责人联系

方案结构框图

性能指标

控制方式

无传感器磁场定向控制

MCU

XC836M

电机类型

直流无刷电机(风机)

电流采样方式

双桥臂电阻采样

调制方式

SVPWM

调制频率

18KHz

硬件板输入电压

310V DC

转速范围

300-1200RPM (四对极)

保护措施

过流,过压、欠压,过载

其他功能

上位机控制,外部电压输入控制



参考图片
    硬件电路图片



测试波形:

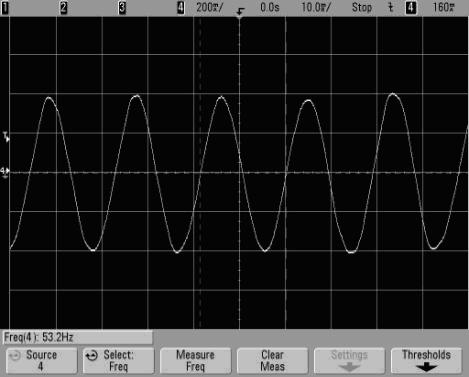

800RPM 电机运行电流

上位机启动流程监控界面
